1. 简介¶

KMD是燧原硬件产品的Linux内核态驱动。本文档主要介绍KMD的安装和使用方法。

2. 前提¶

燧原KMD只支持64位系统，且必须在BIOS中打开如下设置（不同BIOS的描述可能有所不同）。

Enable 4G decoding in BIOS

3. KMD安装¶

驱动安装包有以下几个。

enflame-xxx.run
GCU的基础驱动模块，需要首先安装，其它模块都依赖它。安装时会在目标机上即时编译生成enflame.ko、安装efsmi/ef-debugdump等基础工具。
enflame_peer_mem-xxx.run
分布式上基于RDMA网卡的加速模块，依赖ib_core等第三方驱动模块。
enflame_virt-xxx.run
GCU的虚拟化模块，GCU虚拟化场景下才需要。

驱动包的安装参数：

sudo ./enflame-xxx.run [--no-auto-load] [--mdev-host | --with-vgcu] [--with-dkms | --no-dkms]

--no-auto-load ：开机不自动加载kmd。默认开机自动加载。

--mdev-host | --with-vgcu ：以mdev_host(VM monitor)或vgcu模式。默认为asic模式。（在S60上不支持）

--virt-host [–vf-num N] ：以SRIOV模式加载kmd。N用于指定VF的个数（1/2/4)，默认为2。（只在S60上支持）

--with-dkms | --no-dkms ：是否使用dkms加载。默认为不使用。

Attention

run包仅支持asic平台，不支持仿真平台。

Attention

在mdev_host模式下，需要再执行”sudo ./enflame_virt-xxx.run”，额外加载虚拟化驱动run安装包。虚拟化驱动以Cluster为单位空分设备，每个mdev设备节点只能使用1个cluster的资源，然后，使用Qemu透传给不同的虚拟机用户使用。其中T20支持4个mdev，I20支持2个mdev。

Attention

在vgcu模式下，T20只支持按空分方式划分，每个vgcu设备节点只能使用1个cluster的资源，用来透传给不同的docker使用。I20同时支持空分和时分两种vgcu模式，其中空分方案支持2个vgcu，时分方案支持4个vgcu，缺省情况为空分方案。

参考修改KMD的模块参数，使用不同的模块参数来设置vgcu数量。

#空分切换为时分的命令如下，然后再安装run包。
echo 'options enflame "vgcu_num=4"' > /etc/modprobe.d/gcu_test.conf

#时分切换为空分的命令如下，然后再安装run包。
echo 'options enflame "vgcu_num=2"' > /etc/modprobe.d/gcu_test.conf

4. KMD模块签名¶

部分机器上Linux内核中使能了驱动模块签名，即SSL signature功能，编译出的ko不能直接加载，必须由用户签名后才能安装。

run包的--mode是隐藏参数，将编译和安装分开，中间由用户自己做模块签名。
sudo ./enflame*.run --mode build
对生成的*.ko做签名，再拷回到同目录下
sudo ./enflame*.run --mode install

5. 修改KMD的模块参数¶

在安装使用KMD时，可能需要临时修改一些模块参数，比如reset_enable等，可按以下步骤操作。

#常规安装run包，非必须
sudo ./enflame.*.run --xxx

#卸载已安装的模块
sudo rmmod enflame_peermem

#卸载主模块
sudo rmmod enflame

#拷贝一份临时配置文件，如源文件不存，可忽略
cp -f /etc/modprobe.d/gcu.conf  ./gcu_test.conf

#关闭reset功能
echo 'options enflame "reset_enable=0"'     >> gcu_test.conf

#关闭ssm rfw功能
echo 'options enflame "enable_ssm_rt_fw=0"' >> gcu_test.conf

#关闭sip timeout功能
echo 'options enflame "enable_sip_timeout_interval_ms=0"' >> gcu_test.conf

#关闭ssm rfw功能和reset功能
echo 'options enflame "enable_ssm_rt_fw=0,reset_enable=0"' >> gcu_test.conf

#以指定配置文件的方式重新加载驱动
sudo modprobe enflame -C ./gcu_test.conf

#确认驱动加载成功
lsmod | grep enflame

#验证模块参数是否生效
cat /sys/module/enflame/parameters/reset_enable

#验证是否修改成功
cat /sys/module/enflame/parameters/enable_sip_timeout_interval_ms

以上是一次性修改，如果需要长期生效，可直接修改/etc/modprobe.d/gcu.conf。

6. 卸载kmd¶

临时卸载

lsmod | grep enflame ; sudo rmmod enflame

永久卸载

sudo ./enflame-xxx.run --uninstall

7. 整卡透传虚拟化¶

GCU设备的虚拟化整卡透传，只支持Qemu 2.6.0和Qemu 5.0.0这两个版本的Qemu虚拟机，其它版本的虚拟机整卡透传暂时没有验证过
Qemu的I440FX主板，以及Qemu-2.6.0的Q35主板，只支持FLR透传，不支持Hot Reset透传
只有S60系列加速卡支持FLR，T2x系列加速卡和i2x系列加速卡设备不支持FLR，只支持Hot Reset
使用Qemu透传T2x系列加速卡和i2x系列加速卡设备时，需要在build编译Qemu之前，分别对Qemu-2.6.0和Qemu-5.0.0的源码，打上支持hot reset的quirk patch，否则，在虚拟机中，不能透传T2x系列加速卡和i2x系列加速卡设备的hot reset操作

7.1. GCU Qemu quirk patch功能介绍¶

对不支持FLR的T2x系列加速卡和i2x系列加速卡设备，提供hot reset透传支持
对透传GCU设备提供可配置的Security寄存器访问控制

7.2. GCU Qemu quirk patch源文件¶

caps/qemu/qemu-2.6.0-quirks.patch      # Qemu-2.6.0的quirk patch源文件
caps/qemu/qemu-5.0.0-quirks.patch      # Qemu-5.0.0的quirk patch源文件
caps/qemu/qemu-build-sample.sh         # 编译和安装Qemu源码的参考Script脚本
caps/qemu/qirk-config-sample.conf      # 透传设备的寄存器Security安全访问控制的参考配置文件

7.3. Qemu的编译和安装¶

编译和安装的sample脚本，caps/qemu/qemu-build-sample.sh，只在Ubuntu 1604系统上验证过
在其他系统编译和安装Qemu工具，参考build sample脚本的步骤调试
使用sample脚本编译和安装Qemu 2.6.0

./caps/qemu/qemu-build-sample.sh 2.6.0

使用sample脚本编译和安装Qemu 5.0.0

./caps/qemu/qemu-build-sample.sh 5.0.0

使用sample脚本的Qemu安装位置

/opt/qemu-2.6.0/
/opt/qemu-5.0.0/

7.4. 检查是否安装GCU Qemu Quirk Patch¶

在使用Qemu命令启动VM虚拟机，整卡透传GCU设备后，如果Qemu安装了GCU Qemu Quirk patch，命令行会打印如下的log信息:
################################################################
################# GCU Qemu Quirk Patch Applied #################
################################################################

7.5. Security寄存器访问控制配置文件¶

访问控制配置文件是option选项，如果没有Security访问控制需求，可以不用添加配置文件
配置文件的编写规则，参考sample配置文件，caps/qemu/qirk-config-sample.conf
默认的sample配置文件，是把BAR0全部寄存器访问设置为ReadOnly只读，把BAR1全部寄存器设置为访问不受限制
单个配置文件与单个GCU设备对应，配置文件名为GCU设备的domain:bus:dev.func.conf
配置文件存放位置，/etc/qemu-quirks/enflame/domain:bus:dev.func.conf

7.6. GCU Qemu qurk patch log开关¶

在Security寄存器访问控制配置文件中，把logging = 0修改为logging = 1，可以打开qemu quirk patch中的log开关
打开log开关后，对透传设备执行Hot Reset操作，Qemu会打印“GCU Qemu Quirk Reset Passthrough …”信息，可以用这个log信息check判断patch的hot reset功能是否生效

7.7. S60系列加速卡透传的Reset操作¶

使用Qemu整卡透传S60系列加速卡设备，不需要安装上述GCU Qemu Quirk Patch，就可以对GCU设备实现Reset透传操作
Qemu虚拟机对透传S60系列加速卡设备，只支持FLR Reset透传，不支持Hot Reset透传

7.8. S60系列加速卡透传/SRIOV VF透传/SRIOV使能时的限制¶

流程上需要先退出VM，unbind from vfio，最后才能做rmmod host kmd
在SRIOV模式下，PF不能透传到VM中，只有VF才可以透传到VM
业务的运行的过程中，不允许删除VF

8. 常用调试功能¶

8.1. 查看当前KMD的版本¶

cat /sys/module/enflame/version

8.2. 查看当前KMD的模块参数¶

cat /sys/module/enflame/parameters/*

8.3. 查看所有GCU设备的PCI设备号¶

sudo update-pciids ; lspci -nD | grep -e 1ea0 -e 1e36

8.4. 查看GCU上各个firmware的版本¶

cat /sys/module/enflame/drivers/pci:enflame/0000:01:00.0/fw_informations
或
cat /sys/class/enflame/gcu0/device/fw_informations

8.5. 查看KMD日志¶

dmesg                         # 当前的kernel log
cat /var/log/kern.log         # 最近几天的kernel log
zcat /var/log/kern.log.*.gz   # 更久以前的kernel log

8.6. 防火墙相关¶

与ecc类似，防火墙也是一个与硬件绑定的功能，加载驱动时，会判断新FW和GCU上当前的防火墙状态，两者一致时才会根据防火墙状态加载对应的驱动，完成设备初始化。

芯片支持范围

仅i20支持防火墙功能。
安全寄存器列表

安全寄存器指被防火墙保护的寄存器，其地址范围可通过下述命令查看。
cat /sys/kernel/debug/enflame/0/dump/dump_reg_group

被防火墙拦截寄存器读写

位于安全寄存器地址空间的寄存器，读操作会得到0xFFFFFFFF的结果，写操作将被防火
墙忽略。

8.7. KMD standby相关¶

做错误定位时涉及到KMD、FIRMWARE、TOOLS，为了快速缩小问题范围，可以开启该功能以确定是否为驱动Bug.

禁用/允许IOCTL

禁用IOCTL后，除whitelist外任何工具或UMD调用KMD IOCTL的命令会失败返回

sudo echo 1 > /sys/class/enflame/gcu0/device/standby/disable_ioctl
sudo echo 0 > /sys/class/enflame/gcu0/device/standby/disable_ioctl

添加/删除whitelist

在禁用IOCTL后，允许在whitelist中的工具或UMD调用KMD IOCTL

sudo echo "add:efvs" > /sys/class/enflame/gcu0/device/standby/whitelist
sudo echo "delete:efvs" > /sys/class/enflame/gcu0/device/standby/whitelist

suspend/resume KMD中的线程（gcu_sched_func，gcu_poll_task_func）

使用该接口会让KMD中的线程（gcu_sched_func，gcu_poll_task_func）进入睡眠状态

sudo echo 1 > /sys/class/enflame/gcu0/device/standby/suspend_thread
sudo echo 0 > /sys/class/enflame/gcu0/device/standby/suspend_thread

Attention

该接口不会停用gcu_ih_process_work_func线程。如果需要停用该线程，请在驱动加载时，添加参数irq_poll_interval=0

使用举例

sudo echo "add:efvs" > /sys/class/enflame/gcu0/device/standby/whitelist
sudo echo 1 > /sys/class/enflame/gcu0/device/standby/disable_ioctl
sudo echo 1 > /sys/class/enflame/gcu0/device/standby/suspend_thread
bypass kmd and debug
sudo echo 0 > /sys/class/enflame/gcu0/device/standby/disable_ioctl
sudo echo 0 > /sys/class/enflame/gcu0/device/standby/suspend_thread
sudo echo "delete:efvs" > /sys/class/enflame/gcu0/device/standby/whitelist

8.8. power stock相关¶

某些情况下，用户希望手动干预KMD预设的power stock值，相关接口如下

sysfs接口

使用sysfs可以在加载驱动后，动态管理power stock功能，在各种安装方式下都可以使用
- enable_power_stock，查询/修改RPM开启状态，1 表示power stock功能开启，0 表示关闭
```
sudo cat /sys/class/enflame/gcu0/device/power_stock/enable_power_stock
sudo echo 1 > /sys/class/enflame/gcu0/device/power_stock/enable_power_stock
```

8.9. 运行时低功耗（RPM）相关¶

某些情况下，用户希望手动干预KMD预设的低功耗管理功能，相关接口如下

sysfs接口

使用sysfs可以在加载驱动后，动态管理RPM功能，在各种安装方式下都可以使用
- 查询/修改RPM开启状态，start 表示RPM功能开启，stop表示RPM关闭。在sriov业务场景中需要同时操作pf和vf设备的节点来进行开启和关闭。
```
sudo cat /sys/class/enflame/gcu0/device/rpm/switch
sudo echo "start" > /sys/class/enflame/gcu0/device/rpm/switch
```
- 查询/修改设备参数，idle多久后会进入sleep状态，单位ms，默认值10000
```
sudo cat /sys/class/enflame/gcu0/device/rpm/rpm_sleep_delay
sudo echo 100000 > /sys/class/enflame/gcu0/device/rpm/rpm_sleep_delay
```
- 查询设备是否在低功耗状态，active是正常工作状态，非active是低功耗状态
```
sudo cat /sys/class/enflame/gcu0/device/rpm/status
```
- 查询使用设备的进程数量，数量为0表示没有进程使用该设备
```
sudo cat /sys/class/enflame/gcu0/device/rpm/usage_count
```
- 查询/修改不进入usage_count计数的白名单
```
sudo cat /sys/class/enflame/gcu0/device/rpm/whitelist
sudo echo add:name0 > /sys/class/enflame/gcu0/device/rpm/whitelist
sudo echo delete:name0 > /sys/class/enflame/gcu0/device/rpm/whitelist
```
- 查询设备自加载驱动以来总共的active时间
```
sudo cat /sys/class/enflame/gcu0/device/rpm/active_time
```
- 查询设备自加载驱动以来总共的suspended时间
```
sudo cat /sys/class/enflame/gcu0/device/rpm/suspended_time
```
- 查询设备自加载驱动以来总共的suspend次数
```
sudo cat /sys/class/enflame/gcu0/device/rpm/suspend_count
```
- 查询设备自加载驱动以来总共的wake up次数
```
sudo cat /sys/class/enflame/gcu0/device/rpm/wakeup_count
```
- 查询最后一个使用该设备的进程结束后，距离现在多久，单位ms
```
sudo cat /sys/class/enflame/gcu0/device/rpm/last_busy
```

9. GCU虚拟化用户向导¶

9.1. GCU各种虚拟化方法概要¶

虚拟化方法	VGDI	SR-IOV	MDEV
虚拟化层级	软件模拟/dev/vgcu文件节点	硬件生成独立的PCIe VF设备	基于Linux mdev框架，软件模拟mdev设备
组件	KMD	PCIe SR-IOV规范 + KMD + VFIO + 各FW	KMD + MDEV + VFIO + XMC
切分方式	软件空分	硬件空分	软件空分
资源隔离	无	硬件	软件
故障隔离	无	有	无
目标场景	宿主机或透传虚拟机后，将一张物理卡以纯驱动方式虚拟出多个设备文件节点。同张物理卡生成的虚拟设备只能给不同的docker使用	宿主机驱动生成独立的PCIe VF设备，每个每个VF可在宿主机或透传到虚拟机上使用	宿主机驱动生成虚拟设备mdev UUID号。其仅能透传到虚拟机后形成PCIe设备，在虚拟机内使用。
虚设备支持 Docker	Yes	Yes	No
虚设备支持透传虚拟机	No	Yes	Yes
比裸卡性能损失	< 5%	单die1VF：< 5%/单die2VF：~10%	训练：~5%/推理：~15%
支持产品	i2x系列加速卡、T2x系列加速卡	S60系列加速卡	i2x系列加速卡、T2x系列加速卡

9.2. S60系列加速卡 SR-IOV支持¶

实现基础

基于标准的PCIe SR-IOV规范，通过XMC和 HW Context ID，S60系列加速卡支持将GCU片上硬件资源做硬件级拆分与隔离，可将一张物理GCU拆分为1/2/4个PCIe VF（Virtual Function），VF间的资源与故障是硬件隔离的。

当S60系列加速卡开启SR-IOV虚拟化功能并配置VF数量后，宿主机上每个GCU将生成一个PCIe PF和对应数量的PCIe VF设备。对普通用户而言，PF/VF都是标准的PCIe设备，只是可用的计算、存储等资源只有真正物理卡的几分之一。驱动probe后每个VF会生成/dev/gcuX计算设备节点，与普通物理卡生成的文件节点一样，KMD以上的软件可直接使用，不感知区别。

PF和VF功能

PF设备只负责对GCU设备全局的管理，以及VF的创建、销毁等操作，它本身没有算力资源，故不对外提供任何业务功能，也不能透传到虚拟机。每个VF则包含部分完全空分的资源，以及部分共享的资源。VF是用户可见、能直接用于计算业务的，也可透传到docker或虚拟机内使用。

资源切分

片上的计算、存储、传输、同步等各种硬件资源，根据业务使用与否，以及实例是否可拆份，划分为以下几种类型：

类型	归属	描述	IP
PF-only	只属于PF，不属于任何VF	业务不直接感知，全局一个实例，一般做管理用	PCIe、SSM、AASP、NoC
VF-only	只属于某个VF	业务使用，有多个实例，且足够给每个Function一份	SIP、SDTE、L1、CBF、L3、SP HWQ、SP task core
VF-shared	多个VF共享	业务需要使用，但全局只有一份实例	VMsys、MIH、HWSync、GSync、SP main core、ODTE、 CDTE、AP、CVA、VPU等

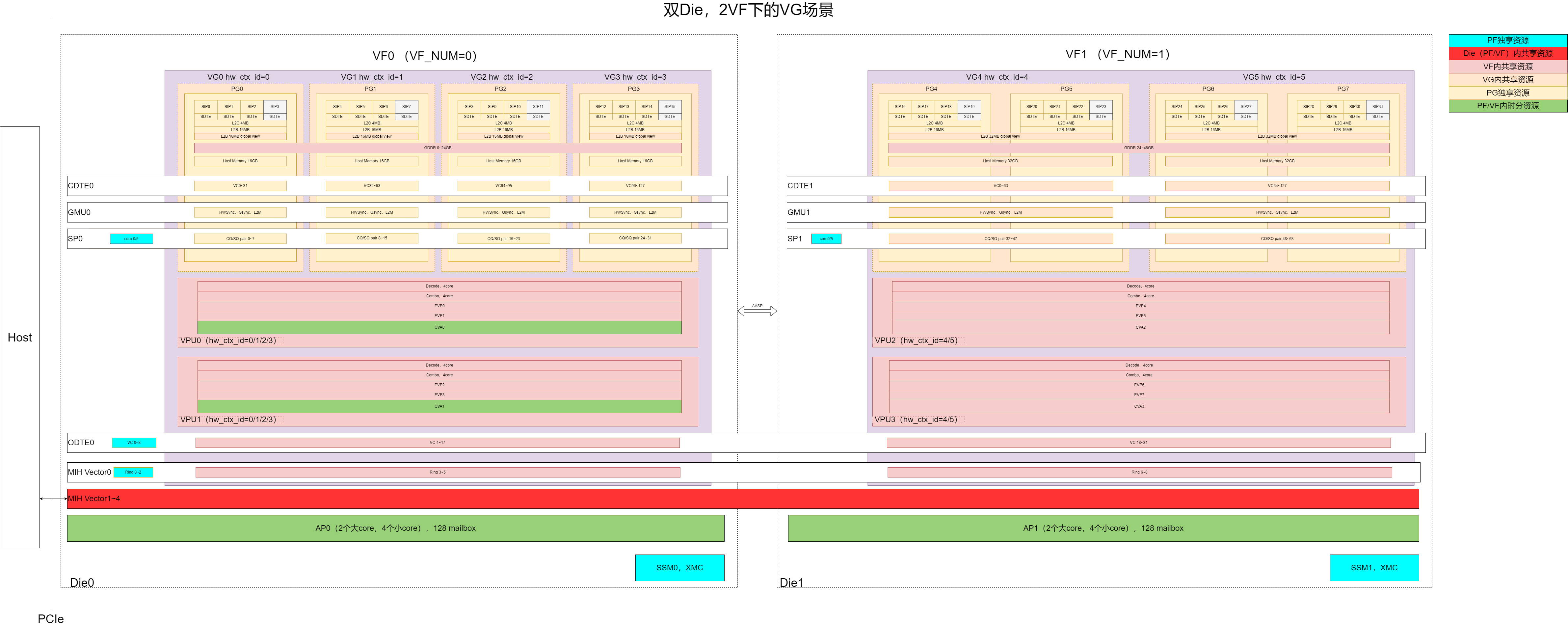

双die 2VF切分示意图

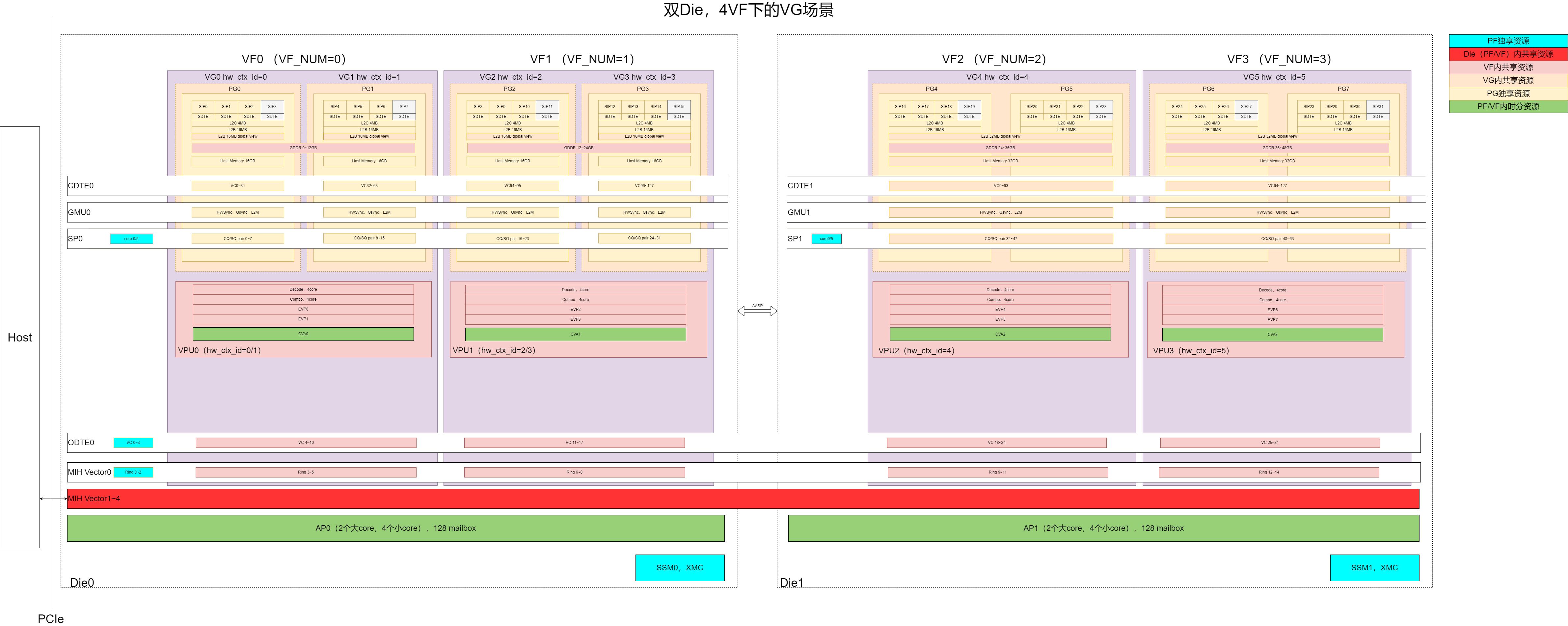

双die 4VF切分示意图
注意：

每个VF的L3实际大小为：（48G - 2G）/ VF_NUMS，其中2GB是预留给PF的。所以2VF的话，每个VF只有23G，4VF的话，每个VF只有11.5GB。

9.3. 各种reset¶

Reset Type	描述	命令	reset范围	触发场景
VF FLR	仅reset VF-only IP	efsmi -r	VF-only IP发生故障或错误	宿主机或虚机上的VF
PF FLR	SoC上除PCIe、SSM外的所有IP都会被reset，各FW会reload，L2/L3清0	efsmi -pf -r	VF-shared IP发生故障或错误	宿主机上的PF，或VF FLR失败后升级
Hot Reset	整卡做Secondary Bus Reset，所有IP都会被reset 各FW会reload，L2/L3清0	efsmi -r hot	PF-only IP发生故障或错误	宿主机上ASIC或PF FLR 失败后升级

VF透传到虚拟机内的reset

命令	描述
efsmi -r hot	VM内不支持VF上做hot reset，故VM KMD会返回不支持。
efsmi -r 或efsmi -r flr	VM KMD仅执行VF FLR，FLR失败就返回，不自动升级为hot，否则会影响其它VF。
VF-only IP RAS	此种RAS只报给VF。VM KMD仅执行VF FLR。VF FLR若失败就直接返回，不会升级到PF FLR或Hot，否则会影响其它VF。
非VF-only IP RAS	此种RAS只报给PF，不会报给VF。 PF会先将SP暂停，停止VF侧的业务，然后执行PF FLR或Hot Reset。此场景下dmesg会有信息提示用户或运维人员介入，关闭虚拟机，将VF从vfio解绑，再删除VF。

9.4. VF管理¶

在宿主机上安装驱动后，可通过标准的Linux sriov_numvfs 等文件来做VF的创建、销毁、驱动绑定、透传虚拟机等。

为了简化用户配置管理，推荐直接使用集成在驱动run包中一起安装的 GcuSriovMgr 工具。注意，此工具需sudo或root权限。

root@sse-jq-114-138:/usr/local/bin# GcuSriovMgr --help
Version: 0.1
Usage: sudo ./GcuSriovMgr.sh <--slot pci_slot[,pci_slot2]> [--vf-num vf_number] [--check] [--bind] [--unbind] [--query]
 --slot   : pci_slot[,pci_slot2] is BDF number of the device you want to manage.
 --vf-num : create vf_number vfs， 0 means to destroy all vfs
 --check  : check sriov configuration on system
 --bind   : bind pcidev to vfio
 --unbind : unbind pcidev from vfio
 --query  : query pcidev info

Example1: ./GcuSriovMgr.sh --slot 01:00.0[,02:00.0] --vf-num 4, create 4 vfs for device 01:00.0 [and 02:00.0]
Example2: ./GcuSriovMgr.sh --slot 01:00.0 --vf-num 0, delete all vfs from device 01:00.0
Example3: ./GcuSriovMgr.sh --slot 01:00.0 --check, check sriov configuration on system
Example4: ./GcuSriovMgr.sh --slot 01:00.0 --bind, bind pcidev to vfio
Example5: ./GcuSriovMgr.sh --slot 01:00.0 --unbind, unbind pcidev from vfio
Example6: ./GcuSriovMgr.sh --slot 01:00.0 --query, show pcidev info

9.5. VF的典型应用¶

直接在宿主机中使用VF
1. 安装宿主机的驱动，参考命令：
```
sudo ./enflame-xxx.run --virt-host --vf-num N
```
其中N表示需要创建几个VF，有效值为1,2,4(根据实际产品定义)
1. 宿主机上为每个VF生成一个设备文件节点/dev/gcux
2. 在宿主机上安装必要的上层组件，启动业务进程
把VF传给宿主机的docker使用
1. 安装宿主机的驱动，参考命令：
```
sudo ./enflame-xxx.run --virt-host --vf-num N
```
其中N表示需要创建几个VF，有效值为1,2,4(根据实际产品定义)
1. 宿主机上为每个VF生成一个设备文件节点/dev/gcux
2. 启动docker，并把要使用的VF对应的/dev/gcux文件映射到docker内，以gcu0为例，参考命令：
```
sudo docker run -it --name gcu0_test --device /dev/gcu0:/dev/gcu0 --device=/dev/gcuctl:/dev/gcuctl -v /home:/home -v /root/:/root/ --network host ubuntu:20.04
sudo docker exec -it gcu0_test  /bin/bash
```
4.在docker内安装必要的上层组件，启动业务进程

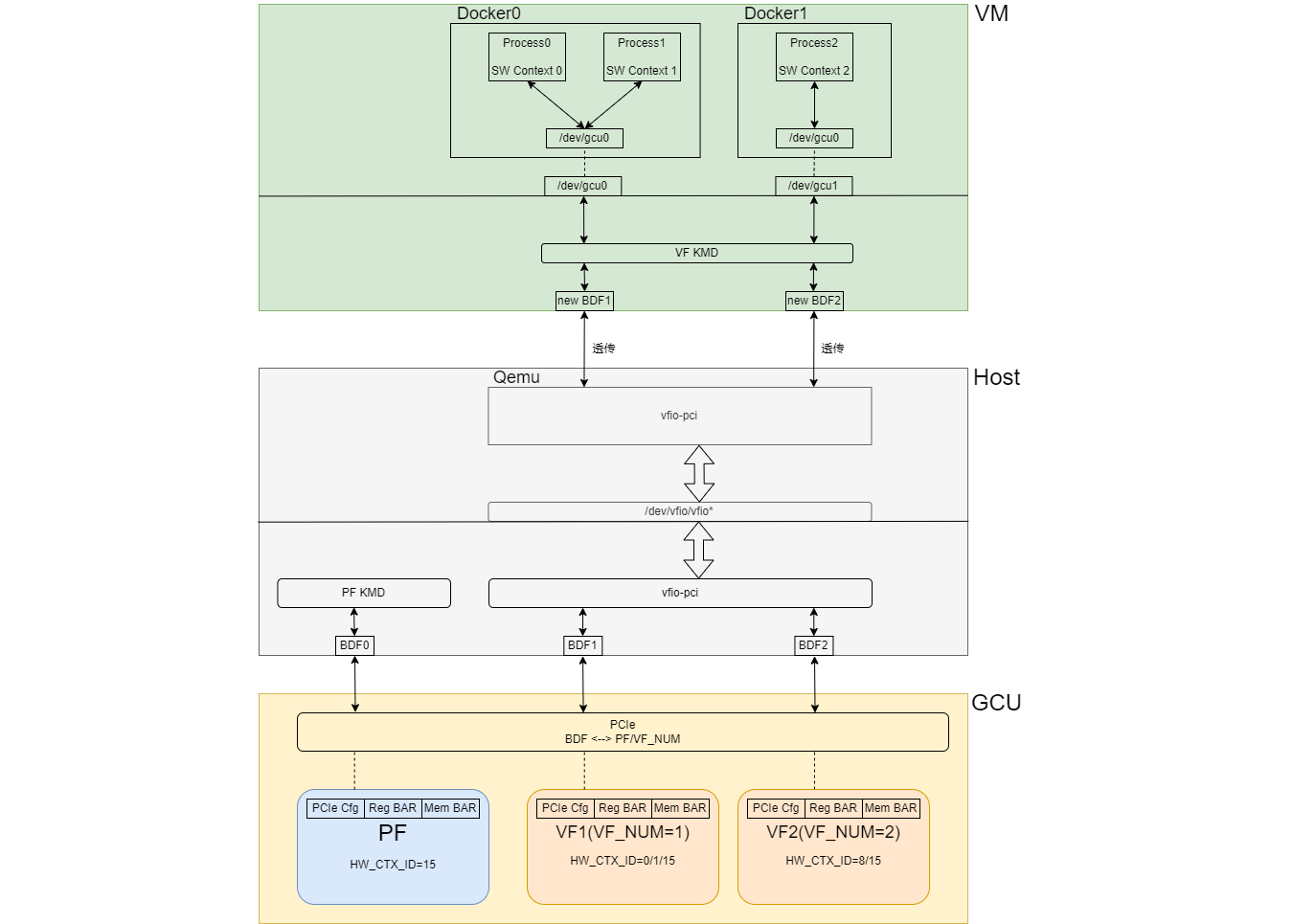

把VF透传到KVM虚拟机中使用

-步骤

安装宿主机的驱动，参考命令：
sudo ./enflame-xxx.run --virt-host --vf-num N

其中N表示需要创建几个VF，有效值为1,2,4(根据实际产品定义)
将GCU VF与vfio-pci绑定，参考命令：
GcuSriovMgr [--slot xxx] --bind

其中参数slot为可选，xxx表示VF的bdf。如果不指定slot，表示将所有
的VF都绑定到vfio-pci
启动KVM虚拟机，并将目标VF透传到VM内，参考命令：
qemu-system-x86_64 -M q35 -m 16G -smp 8 -enable-kvm -vga virtio -cpu host -drive file=ubuntu-2004_60G.qcow2,if=virtio -vnc :1 -net nic,model=virtio -net user,hostfwd=tcp::2222-:22 -device ioh3420,id=root_port1,bus=pcie.0 -device x3130-upstream,id=upstream1,bus=root_port1 -device xio3130-downstream,id=downstream1,bus=upstream1,chassis=9 -device vfio-pci,bus=downstream1,host=$vf_bdf
在虚拟机中加载驱动，参考命令：
sudo ./enflame-xxx.run
在虚拟机上安装必要的上层组件，启动业务进程

在虚拟机跑完业务，关闭虚拟机
宿主机上将GCU VF重新绑定回KMD，参考命令：
GcuSriovMgr [--slot xxx] --unbind
其中参数slot为可选，xxx表示VF的bdf。如果不指定slot，表示将所有的VF都绑定回KMD

9.6. 限制¶

S60（PN：EFB-0088800-00）仅支持2VF模式。
S60（PN：EFB-0088000-00）支持ASIC、1VF、2VF、4VF模式。

10. FAQ¶

10.1. KMD编译失败¶

KMD编译失败，出现类似如下log：

../../../../_images/kmd_build_fail_as_header_miss.png — 图 10.1.1 没有kernel开发头文件导致KMD编译失败¶

此时，请先在host机器上安装对应的kernel header，再次编译KMD即可。

sudo apt-get install linux-headers-`uname -r`

10.2. 模块正在使用而无法卸载¶

查找正在使用gcu驱动的内核模块

lsmod | grep enflame

下图表示enflame模块正在被enflame_test模块使用，需先 rmmod enflame_test。

../../../../_images/kmd_in_use.png — 图 10.2.1 正在使用enflame的其它模块¶

查找正在使用gcu驱动的进程

X=(); for a in $(mount | cut -d' ' -f3); do test -e "$a" || X+=("-e$a"); done ; lsof "${X[@]}" -f -- /dev/gcu*
ps -aux | grep gcu
kill -9 <进程ID>

Attention

如果出现进程杀不掉，则可能是docker使用方式不对

10.3. enflame_peer_mem驱动加载失败¶

enflame_peer_mem驱动加载失败，kernel.log显示如下：

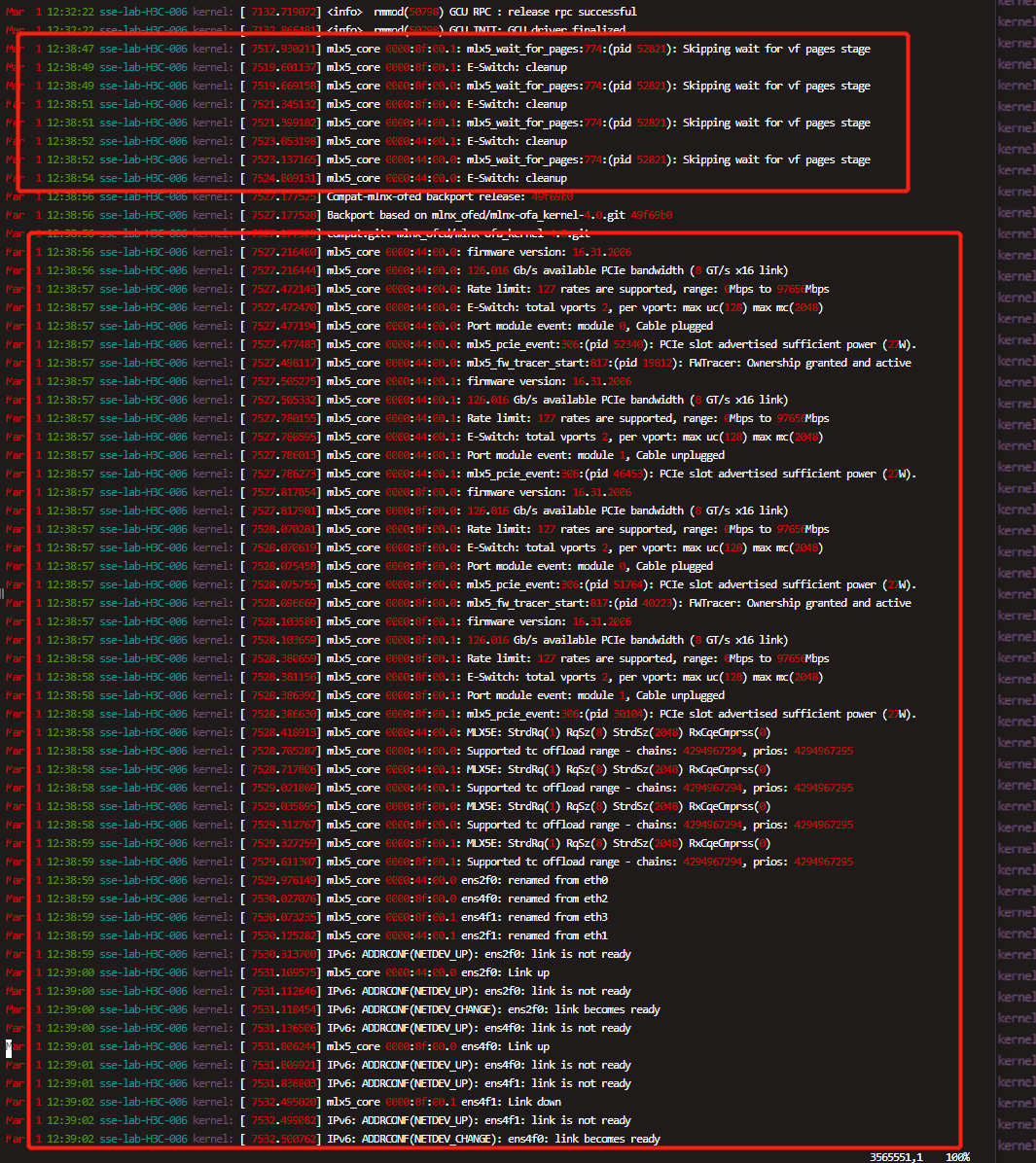

../../../../_images/kmd_peermem_load_fail_as_openibd_excetpion.png — 图 10.3.1 openibd服务异常导致enflame_peer_mem驱动加载失败¶

原因：openibd服务异常导致的问题。

检查openibd状态
/etc/init.d/openibd status
重启openibd服务
/etc/init.d/openibd restart

openibd服务重启后，再次加载enflame_peer_mem驱动即可。

10.4. KMD device id与PCI bdf对应关系¶

# 以0000:01:00.0为例
cat /sys/bus/pci/devices/0000\:01\:00.0/device_id

确定对应关系的方法如下图：

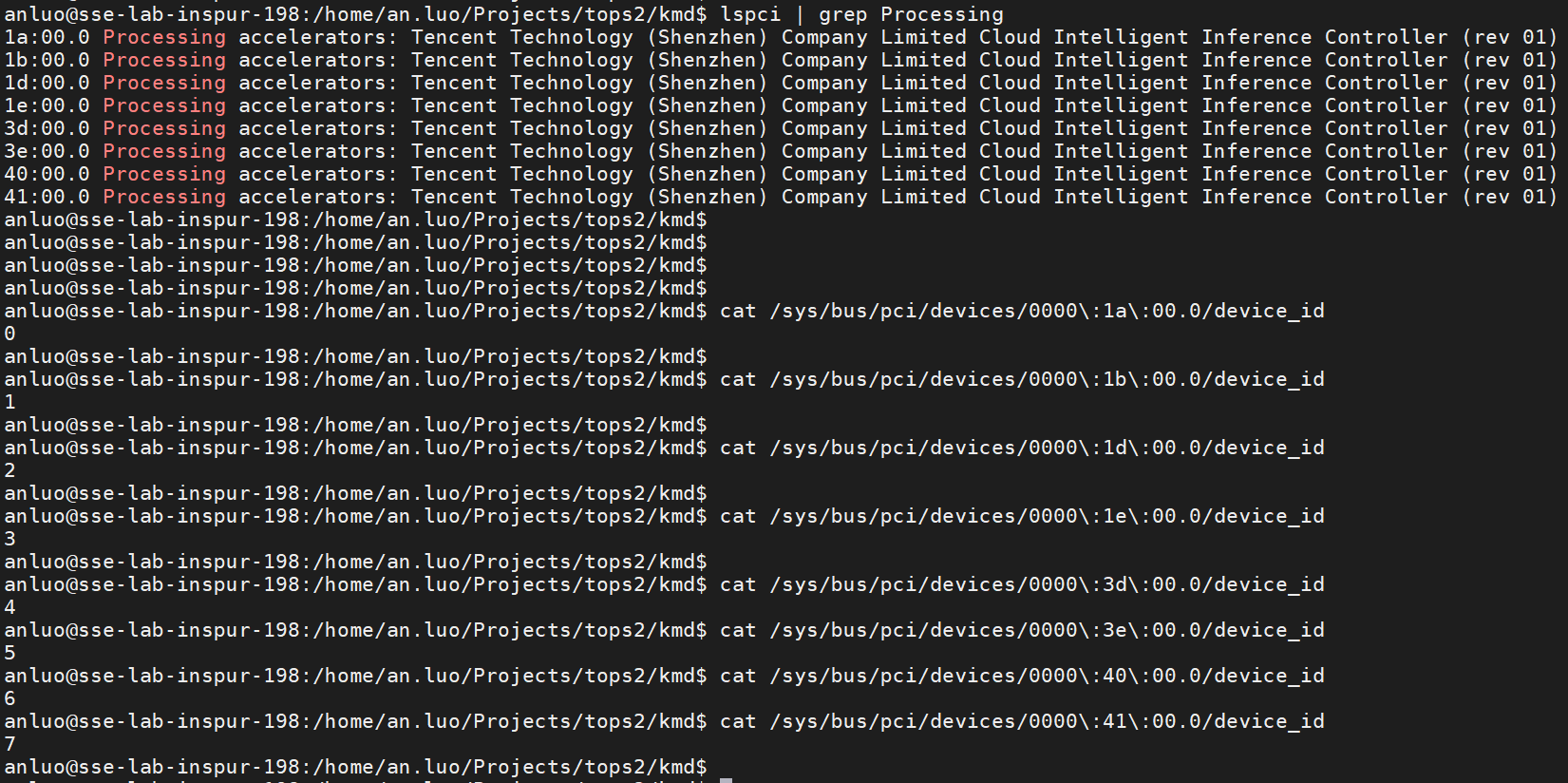

../../../../_images/kmd_find_device_id_by_bdf.png

注意：device_id是kmd的逻辑设备号，每次加载kmd后可能与上次不同。

10.5. KMD ioctl版本号使用说明¶

获取ioctl版本号的方法：

通过kmd提供的sys 文件节点：’/sys/module/enflame/drivers/pci:enflame/gcu_ioctl_version’

Attention

获取kmd版本号：’cat /sys/module/enflame/version’

2. KMD的ioctl版本号格式为：major.minor.patch 含义分别为：

major: 主版本号，当兼容性发生变化时，会修改此段
minor: 次版本号，当有额外的ioctl命令增加时，会修改此段
patch: 修订版本号，当kmd修复bug时，会修改此段

10.6. 设备整卡透传到Qemu虚拟机后，执行hot reset失败¶

把T2x系列加速卡和i2x系列加速卡透传到Qemu虚拟机后，在虚拟机中出现执行hot reset失败的情况原因：使用的Qemu版本不正确，不是Qemu-2.6.0或者Qemu-5.0.0，且没有在编译Qemu之前，对Qemu源码添加支持hot reset的quirk patch，参考整卡透传虚拟化中的步骤，重新编译安装Qemu工具

11. 相关参考¶

11.1. reset种类¶

cold reset: reset from PWROK PAD

cat /sys/bus/pci/devices/xxx/power/control

warm reset: Button reset from BRST# PAD or PCIE PERST# from PCIE slot

echo 1 > /sys/bus/pci/devices/xxx/remove
sleep 1
echo 1 > /sys/bus/pci/devices/xxx/rescan

Attention

rescan会在相应的卡上重新加载kmd驱动

PCIe hot/link-down reset：与warm reset类似，会复位除PCIe controller外的其它所有IP。而PCIe controller会被内部复位。

#直接操作 bridge port
dev=0000:01:00.0
port=$(basename $(dirname $(readlink "/sys/bus/pci/devices/$dev")))
[ -e "/sys/bus/pci/devices/$port" ] && {
      bc=$(setpci -s $port BRIDGE_CONTROL)
      setpci -s $port BRIDGE_CONTROL=$(printf "%04x" $((0x$bc | 0x40)))
      sleep 0.01
      setpci -s $port BRIDGE_CONTROL=$bc
      sleep 0.5
}

PCIe FLR：向PCIe cfg space的FLR位写1，PCIe controller将触发SSM MCU中断，SSM来执行FLR reset sequence。

echo 1 > /sys/bus/pci/devices/xxx/reset

Attention

T2x系列加速卡不支持FLR，向reset写1时，会fallback至hot reset。i2x系列加速卡 FLR是不带NOC的FLR。

BLR：Driver直接给SSM发带参数的命令，SSM来执行指定单个block的reset，包括 “All IPs”/Cluster/VG/HCVG/VDEC。

11.2. Reset GCU的几种方法¶

1. Docker内，使用如下命令重新加载指定的驱动。

echo 1 > /sys/bus/pci/rescan

1. Docker内。

efsmi -F -r -i [ID]

1. Docker或Host内，hot reset某个设备，如gcu0(0000:01:00.0)。

echo 1 > /sys/class/enflame/gcu0/device/gcu_reload
或者
echo 1 > /sys/bus/pci/devices/0000:01:00.0/gcu_reload

1. Host内，参考修改KMD的模块参数，重新加载KMD，且只使能指定的卡。

gcu_whitelist_str=00:01.0

11.3. 关闭Gcu Reset¶

Docker或Host内：

# 查看初始值，默认为全 f。以便重写后恢复默认值
cat /sys/bus/pci/drivers/enflame/reset_enable
# 关闭Gcu Reset
echo 0 > /sys/bus/pci/drivers/enflame/reset_enable
